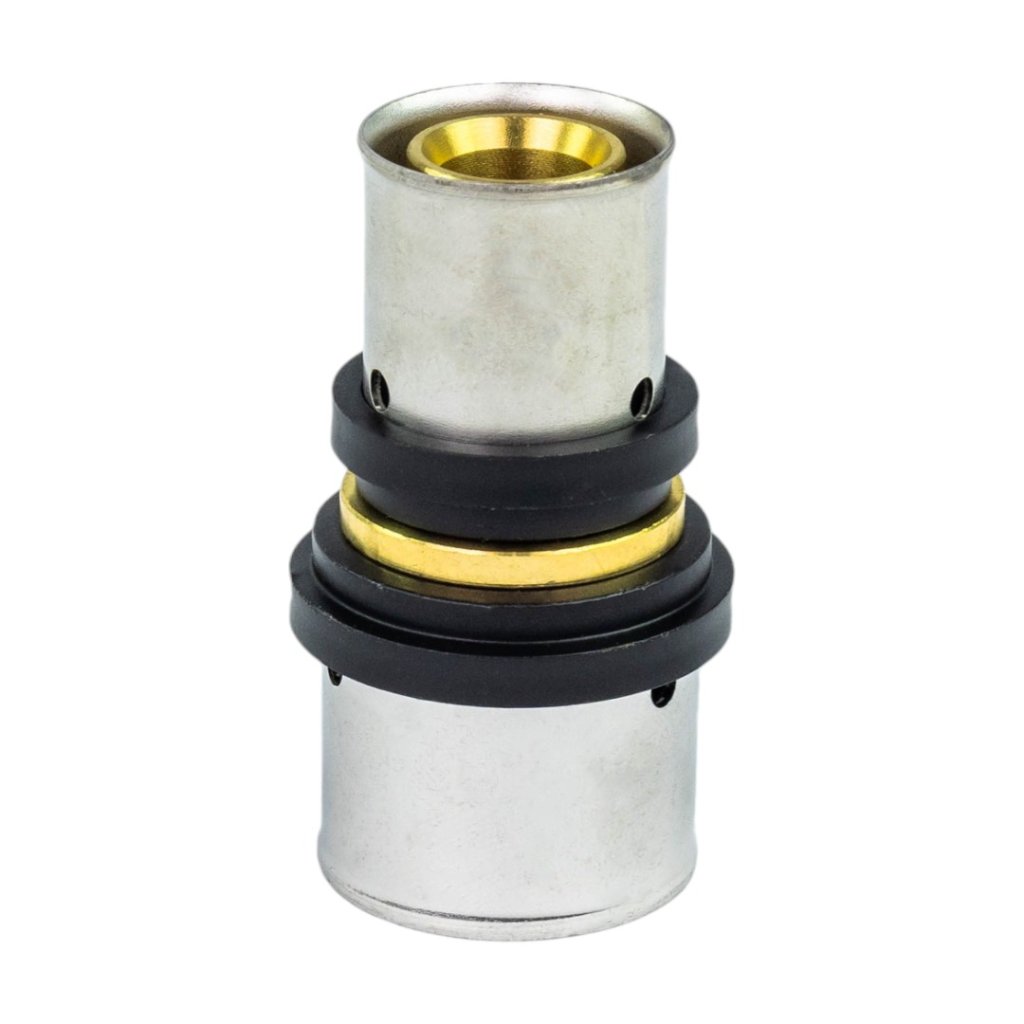

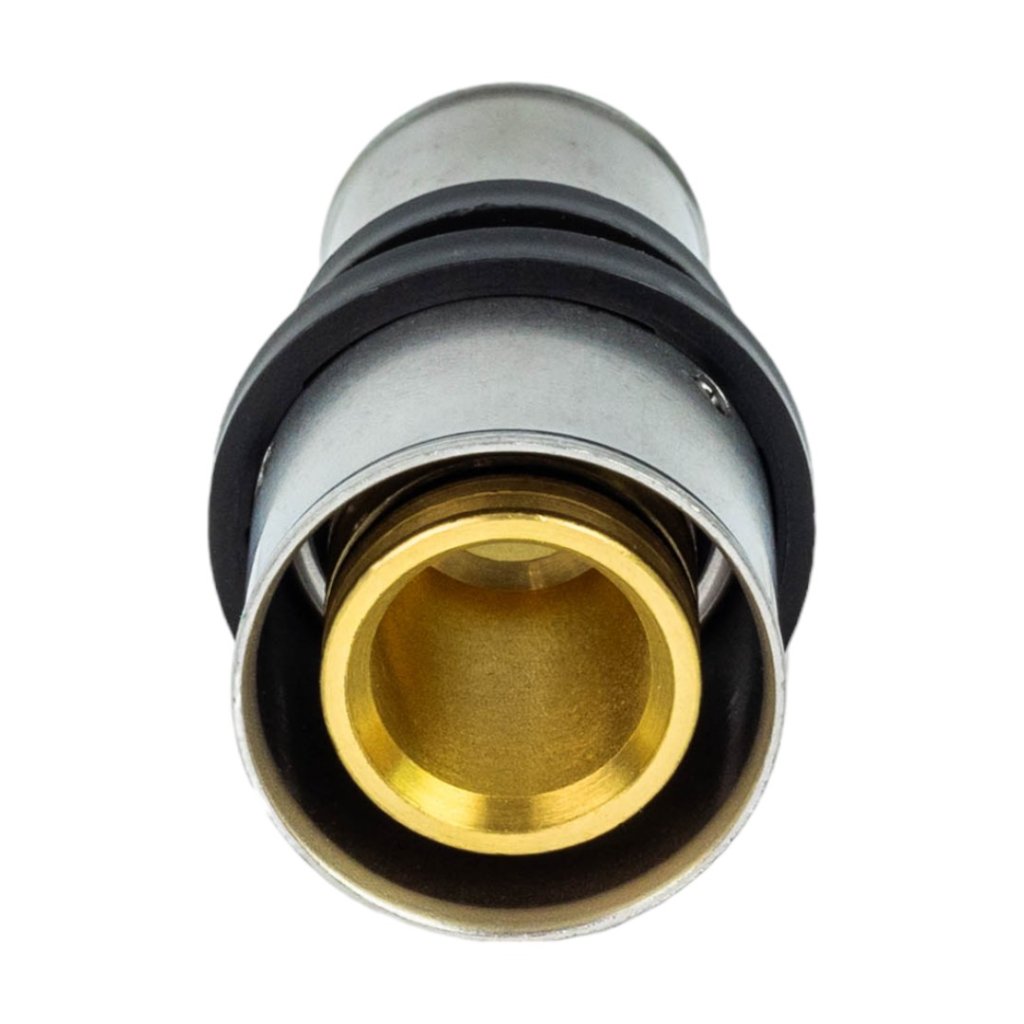

MARROY spojka lisovacia pressTEXX mosadz redukovaná 50 x 4 - 40 x 3,5

Podrobný popis

Mosadzné lisovacie tvarovky MARROY® pressTEXX sa používajú na spájanie všetkých typov plasthliníkových rúr pomocou špeciálneho náradia s lisovacím profilom TH alebo U. Sú certifikované pre rozvody pitnej a úžitkovej vody, kúrenia, chladenia a stlačeného vzduchu (DVGW, IMA, KIWA, EN ISO 21003). Splnenie najprísnejších hygienických štandardov bolo základným predpokladom úspešnej certifikácie a ako jeden z mála univerzálnych systémov je odporúčaný na bezpečné použitie aj pre rozvody pitnej vody.

Masívne telo tvarovky je vyrobené z vysoko kvalitnej mosadze CW617N a spolu s vonkajším kompresným puzdrom z antikorovej ocele AISI 304 tvoria kompaktný celok, ktorý je zárukou bezpečných a spoľahlivých spojov. Použitie kvalitných materiálov umožnilo znížiť hodnoty hlučnosti pri prietoku prepravovaného médiá na minimum, čo tiež nie je samozrejmosťou pri väčšine konkurenčných produktov. Tesnosť každého spoju zabezpečujú dva tesniace O - krúžky z kvalitného polyméru EPDM, ktorý sa vyznačuje vysokou tepelnou odolnosťou a nemenej dôležitá je aj jeho výborná odolnosť voči kyselinám a zásadám. Tri kontrolné otvory na kompresnom puzdre umožňujú jednoduchú a rýchlu kontrolu správneho zasunutia rúrky do tvarovky. Vylepšené držanie kompresného puzdra na tvarovke (neoddeľuje sa od tvarovky) a stabilný vodiaci plastový krúžok umožňujú vytvorenie bezpečných spojov aj v sťažených priestorových podmienkach.

Obrovskou výhodou univerzálnych lisovacích fitingov MARROY® pressTEXX je najmä ich vysoká odolnosť a mechanická pevnosť oproti bežným konkurenčným produktom. Systémové lisovacie fitingy MARROY® pressTEXX sú charakteristické svojou kvalitou Made in Germany, ktorú garantuje aj precízne vyladený výrobný proces, pri ktorom je každá tvarovka testovaná a skontrolovaná skúškou tesnosti. V prípade dodržania všetkých montážnych postupov a odporúčaní dokážete vytvárať rýchle a bezpečné spoje, ktoré môžete bez obáv zaliať do betónu v podlahe alebo zaomietať do steny.

Vlastnosti a výhody

• Spojka lisovacia redukovaná
• Progresívna technológia spájania pomocou lisovacieho náradia s čeľusťami TH alebo U
• Pre všetky typy plasthliníkových rúr s hrúbkou steny 3,5 mm a 4 mm
• Masívne telo tvarovky vyrobené z vysoko kvalitnej mosadze CW617N
• Vonkajšie kompresné puzdro z kvalitnej antikorovej ocele AISI 304 s vylepšeným držaním na tvarovke
• Stabilný vodiaci plastový krúžok pre bezpečné lisovanie aj v obmedzených polohách
• Tri kontrolné otvory pre overenie správnosti zasunutia rúrky do tvarovky
• Výborná vnútorná svetlosť tvaroviek zaisťuje dostatočný prietok média
• Maximálna prevádzková teplota do +95 °C
• Maximálny prevádzkový tlak do 10 bar
• Certifikované pre použitie na pitnú vodu
• Nezalisované spoje netesnia a sú odhalené už počas tlakovej skúšky
• Nízka hlučnosť pri prietoku média
• Rýchla a bezpečná montáž aj v prípade inštalácie do steny alebo podlahy
• Jednoduchá inštalácia
• Vysoká spoľahlivosť
• Zaručená kompatibilita aj s inými konkurenčnými systémami
• Každá tvarovka je samostatne zabalená v ochrannej fólii s EAN kódom
• Vyrobené v Nemecku - vysoká kvalita Made in Germany
• Životnosť 50 rokov pri optimálnych prevádzkových podmienkach

Certifikáty

Použitie

• Lisovacie mosadzné tvarovky pre rozvody pitnej a úžitkovej vody
• Fitingy na plastohliníkové rúry pre rozvody kúrenia vrátane podlahového a stenového vykurovania
• Systémové lisovacie tvarovky pre rozvody chladenia
• Spoľahlivé a bezpečné lisovacie fitingy pre pripojenie radiátorov
• Tvarovky na zalisovanie vhodné aj pre rozvody stlačeného vzduchu
• Možnosť inštalácie mosadzných lisovacích tvaroviek pressTEXX do podlahy alebo steny
• Lisovacie fitingy na plasthliník pre rozvody vody a kúrenia


Nezalisovaný spoj = Netesný spoj

Najdôležitejším úkonom pre vytvorenie bezpečných a spoľahlivých spojov pri použití lisovacích fitingov pressTEXX je dôkladná kalibrácia rúrky. Iba pomocou kvalitnej kalibrácie dokážeme zabezpečiť správnu ovalitu rúrky, keďže najmä pri strihaní rúrky na potrebnú dĺžku dochádza ku deformácii jej kruhového tvaru, čo by mohlo spôsobiť komplikácie pri nasúvaní tvarovky na rúrku. Veľmi dôležitou úlohou kalibrácie je aj úprava hrán vonkajšej a vnútornej steny rúrky takým spôsobom, aby sme eliminovali všetky ostré miesta a dosiahli tzv. nábehovú (kónickú) plochu, ktorá nám zabezpečí, že pri nasúvaní tvarovky na rúrku nepríde k strhnutiu resp. poškodeniu tesniacich O - krúžkov fitingu. Strhnutie resp. poškodenie tesniacich O - krúžkov je najčastejšou príčinou netesnosti spojov.

Aby ste predišli zbytočným problémom v prípade netesnosti spojov, odporúčame použiť pre spoľahlivú a dokonalú kalibráciu kvalitné náradie. Radi by sme vám dali z našej ponuky do pozornosti kvalitné kalibrátory MARROY®. Dodržanie správneho montážneho postupu a dôkladná kalibrácia v zmysle návodu, sú základnými predpokladmi pre splnenie záručných podmienok.

Novelizácia smernice DVGW zverejnená v pracovnom liste W534 z mája 2004 stanovila že všetky lisované spoje, ktoré neboli počas montáže zalisované, musia počas tlakovej skúšky tesnosti pri tlakovaní vzduchom alebo vodou v rozmedzí od 1 bar až do 6,5 bar vykazovať viditeľnú netesnosť, aby boli ľahko identifikované. Skúšobné testy tvaroviek MARROY® pressTEXX potvrdili, že k prejaveniu netesností prichádza už pri veľmi nízkom tlaku v rozmedzí od 0,4 bar do 0,8 bar v závislosti od priemeru tvarovky, bez ohľadu na skutočnosť či tlaková skúška tesnosti bola vykonaná vzduchom alebo vodou.

S lisovanými fitingami MARROY® pressTEXX môžete pracovať bez stresu a obáv aj v prípade, že zabudnete zalisovať spoj. Správne vykonaná tlaková skúška tesnosti dokáže vždy odhaliť problematické spojenia a predchádzať tým možným škodám po zapracovaní do podlahy alebo steny.

Pri vývoji dokonalej konštrukcie lisovacích tvaroviek MARROY® pressTEXX boli zohľadnené nielen všetky požiadavky normy DVGW ale i dlhoročné praktické skúsenosti profesionálov z odboru. Výsledkom je masívna, mechanicky odolná a do detailov opracovaná lisovacia tvarovka, ktorá svojou kvalitou a vysokou mierou spoľahlivosti výrazne prevyšuje konkurenčné produkty.
